综合布线系统设计图解

办公楼综合楼的综合布线系统负责整个指挥楼的语音设备、数据设备、电子通信设备、网络交换等弱电系统。

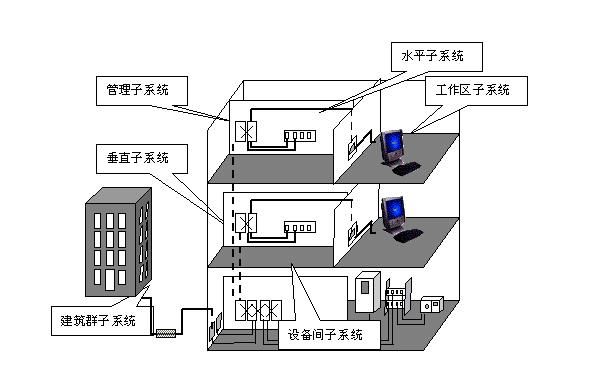

这六个子系统是:

1)工作区子系统

2)水平子系统

(布线子系统)

3)立管子系统

4)设备子系统

5)管理子系统

(电信机房子系统)

6)校园子系统

(入口子系统)

入口子系统


JIANGSHUIPINGDIANLANLIANJIEDAOXINXICHAZUOYOULIANGZHONGFANGSHI:

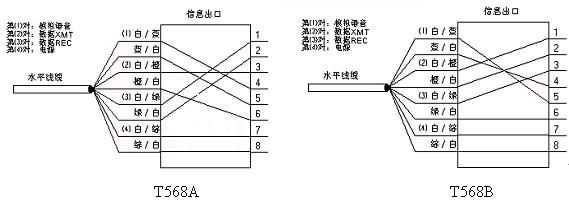

水平电缆连接到信息插座的两种方式


RJ45QIANRUSHIXINXICHAZUOYINGYUPANGBIANDEDIANYUANCHAZUOBAOCHI20LIMIDEJULI,XINXICHAZUOHEDIANYUANCHAZUODEXIACEYINGYUYANXIANLOUCENGBAOCHI30LIMIDEJULI。RUXIATUSUOSHI:

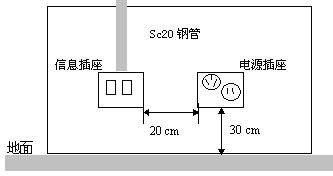

RJ45嵌入式信息插座示意图


SHUIPINGDIANLANBUXIANFANGFA


TONGXINDIANLANJINGNEIDEPEIXIANJIAYONGJINSHUXIANCAOFUSHEDAODIAODINGNEI,YONGJINSHUGUANYANQIANGFUSHEDAOGONGZUOQUNEI,RUXIATUSUOSHI:


金属管沿墙敷设到工作区内


BANGONGLOUZONGHELOUZONGHEBUXIANXITONGYANSEBIANMAFANGANSHIYITURUXIA:

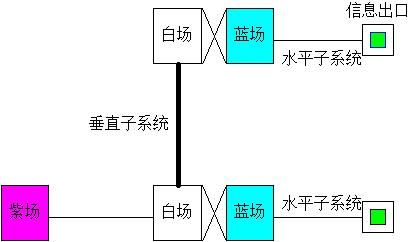

办公楼综合楼综合布线系统颜色
